COMEUP CWL 200L Elektrische Hubseilwinde 230V 200kg Traglast 69m Hubhöhe

Die Winde CWL 200 L 230V definiert Leistung neu, mit einer Hubkapazität von mindestens 200 kg auf der obersten Seillage. Die Hubgeschwindigkeit von 11 bis 16 m/min in Kombination mit dem gewickelten Motor der Serie 1,5 kW x 7,5 A (IP44) gewährleistet eine effiziente Leistung. Die Getriebeübersetzung von 240:1 und die extreme Hubhöhe von 69 m machen diese Winde vielseitig einsetzbar.

Spezifikationen/Teilenummern

• Hubkapazität: 200 kg in erster Seillage
• Hubgeschwindigkeit: 11 – 16 m/min
• Motorschutzklasse IP44: 1-phasig, 220-240V: 1.5 kw x 7.5 A Reihenschluss
• Getriebeübersetzung: 240:1
• Maximale Hubhöhe: 69 m
• Bremsmethode:
  für Motor: Elektromagnetisch
  für Getriebe: Doppelratsche
• Stahlseil: 5 mm x 71 m
• Trommellänge: 197 mm
• Trommeldurchmesser: 95 mm
• Trommelflansche Durchmesser: 190 mm
• Montage-Lochkreis: 142 mm x 94 mm ; 152 mm x 135 mm
• Nettogewicht, kg (Standard Version): 33 kg
• Bruttogewicht: 35 kg

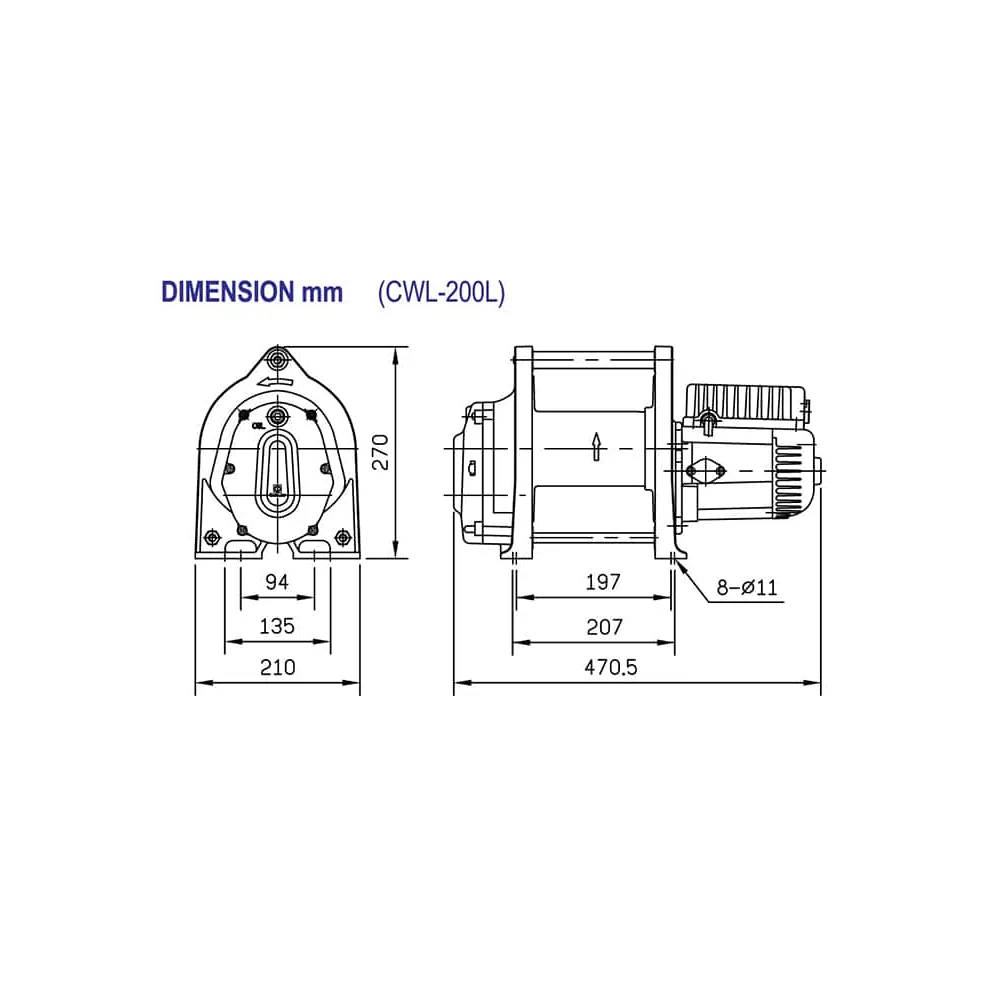

• Gehäuse Abmessungen (L x D x H): 470.5 x 210 x 270 mm
• Verpackung Abmessungen (L x D x H): 515 x 395 x 350 mm

Enthaltenes Zubehör:

• Stahlseil 5 mm x 71 m
• Sicherheitshaken, CHW-0031
• Stromkabel 1.5 mm2 x 3C x 3 mm und Industriestecker
• Kabelbedienung Typ CPB-313 mit Kabel 1.25 mm² x 6C x 10 m

Die Leistungsdaten basieren auf einer 50Hz Versorgung.
(60Hz-Motor optional erhältlich, was zu einer Reduzierung der Hubkapazitäten um 20% und einer Geschwindigkeitserhöhung um 20% führt)

Hubkraft, Hubgeschwindigkeit und Seilkapazität

Hubkraftkapazität für verschiedene Steigungen in kg

• Ebene Oberfläche: 1670

Gradient % Steigung / Winkel in Grad

• 10% / 6°:   890 kg
• 20% / 11°: 650 kg
• 40°  / 25°: 410 kg
• 60% / 31°: 320 kg
• 80% / 39°: 280 kg

HINWEIS:

1. Alle Angaben basieren auf der 1. Seillage. Mit jeder abgewickelten Lage erhöht sich die Hubkraft um 10%
2. Verwenden Sie eine Umlenkrolle für Doppelzug, um die Hubkraft um ca. 85% zu erhöhen
3. Die Hubkapazitäten basieren auf einer Hublast. 15% sind für Reibung erlaubt (spezifische Anwendungen können variieren)

Warnung
Seilwinden sind nicht für das Heben oder Bewegen von Personen konzipiert.
Die angegebene Zugkraft basiert auf der ersten Seillage auf der Trommel.
Beim Abspulen des Seils sollten stets 5 Wicklungen auf der Trommel verbleiben.

CWL 200L Hubseilwinde 360° Ansicht
